Alterungsdiagnose an allen Transformatortypen
Zustandsbeurteilung durch Alterungsdiagnosen mittels Verlustfaktormessungen mit 0,1 Hz in Abhängigkeit der Prüfspannung an:
- Transformatoren 30 kV - 400 kV
- Drosseln 10 kV - 400 kV
- Verteiltransformatoren 10 kV - 30 kV
- Wandler 10 kV - 400 kV
Warum Diagnosen am gesamten gealterten Transformator?

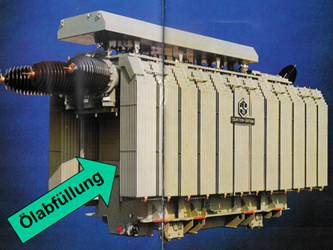

- Ölprobeentnahme verursacht eine nicht abzuschätzende Streuung der Diangose-ergebnisse.
- Gleichgewichtsdiagramme, Ölfeuchte/Papierfeuchte gelten nur unter Gleichgewichtsbedingungen. Dies ist selten der Fall.
- Diese Gleichgewichtsdiagramme gelten nur für das bestimmte Transformatorenöl und -papier für welches sie bestimmt wurden. In der Regel ist dies der Neuzustand.
- Feuchtigkeits- und Temperaturverteilung im Transformator ist meistens ungleichmäßig.
Daraus können sich Fehler bis zu 100 % ergeben!
Unsere Alterungsdiagnosen haben folgende Vorteile:
- Alterungsdiagnose am gesamten Transformator, ausschlaggebend sind die Heißpunkte!
- Die Untersuchungen werden nicht durch elektromagnetische Beeinflussungen gestört.
- Der reine zeitliche Messaufwand beträgt ca. ein Stunde.
- Die Untersuchungen sind, aufgrund der 0,1 Hz-Technik, äußerst empfindlich, erfassen den Heißpunkt und sind somit physikalisch und technisch sehr aussagekräftig.
Wir haben 20 Jahre Erfahrung in der Alterungsdiagnose von technischen Betriebsmitteln!
An betriebsgealterten Transformatoren (6 kV - 400 kV) können wir aus entsprechenden Verlustfaktormessungen mit 0,1 Hz in Abhängigkeit der Prüfspannung folgende vier physikalische Parameter ermitteln:
- tan d Gesamtalterungszustand des Transformatordielektrikums
- tan d0 Alterungszustand des Transformatoröls
- D tan d das relative Maß für den Wassergehalt der Transformatorbarrieren (Zellulose)
- (w) relativer Alterungszustand der Transformatorbarrieren, entsprechend dem Polymerisationsgrad (DP)
Gesamtergebnis
Bewertung und Empfehlung:
Aus der Vielzahl der bereits von uns diagnostizierten Transformatoren werden zur Veranschaulichung der Empfindlichkeit und der Aussagefähigkeit folgende Alterungsstufen definiert:
Alterungsstufen, entsprechend Schulnoten (1 bis 5), für jeden der vier o. g. physikalischen Paramter. Diese werden gewichtet und daraus ergibt sich das Gesamtalterungsergebnis:
Alterungszustände Schulnoten
gering gealtert 1
unkritisch gealtert 2
stark gealtert 3
stärker gealtert 4
sehr stark gealtert 5
