Alterungsdiagnosen an allen Kabeltypen

Alterungsdiagnose an allen Kabeltypen mittels Verlustfaktormessungen und Teilentladungsprüfungen

  • Papier-Massekabel (6 kV bis 30 kV)
  • Haftmassekabel (bis ca. 45 kV)
  • Niederdruck-Ölkabel (60 kV bis 400 kV)
  • Hochdruck-Ölkabel (110 kV)
  • Gasinnendruckkabel (110 kV)
  • Gasaußendruckkabel (110 kV)
  • PE/VPE-Kabel (water tree-geschädigt) (6 kV bis 220 kV)

Warum Diagnose an betriebsgealterten Kabeln?

Kabeldurchschläge können durch rechtzeitige und regelmäßige Alterungsdiagnosen vermieden werden!

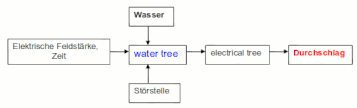

Schematische Darstellung der dielektrischen Alterung von PE/VPE-Kabeln
Schematische Darstellung der dielektrischen Alterung von PE/VPE-Kabeln
Physikalische Effekte bei PE- und VPE-Kabelisolierungen bis zum Durchschlag
Physikalische Effekte bei PE- und VPE-Kabelisolierungen bis zum Durchschlag

Warum Diagnose mit 0,1 Hz?

  • keine Vorschädigung der Prüfobjekte
  • geringer Aufwand
  • sehr empfindliche und aussagekräftige Diagnose
  • keine elektromagnetische Beeinflussung der Messungen
Verlustfaktormessung mit 0,1 Hz am Papier-Massekabel Typ NAEKBA, 12/20 KV, 95 mm2, 266 m, 1969
Verlustfaktormessung mit 0,1 Hz am Papier-Massekabel Typ NAEKBA, 12/20 KV, 95 mm2, 266 m, 1969

Alterungsdiagnose am 110 kV-Niederdruckölkabel, ÖkuDY(1)/ÖKuDFOY 3x1x240mm2, 2873 m, 1960
Alterungsdiagnose am 110 kV-Niederdruckölkabel, ÖkuDY(1)/ÖKuDFOY 3x1x240mm2, 2873 m, 1960
Alterungsdiagnose am 220 kV-Niederdruck-Ölkabel, ÖAKuDY, 127 MVA, 1969
Alterungsdiagnose am 220 kV-Niederdruck-Ölkabel, ÖAKuDY, 127 MVA, 1969
Alterungsdiagnose am 110 kV-Gasaußendruck-Kabel, NPAKDvF ST2Y, 3x1x300mm2, 4372 m, 1969
Alterungsdiagnose am 110 kV-Gasaußendruck-Kabel, NPAKDvF ST2Y, 3x1x300mm2, 4372 m, 1969

Alterungsdiagnose am 30 kV-PE-VPE-Kabel, 286 m, 1982
Alterungsdiagnose am 30 kV-PE-VPE-Kabel, 286 m, 1982

Nutzen Sie die gesamte Lebensdauer Ihrer technischen Betriebsmittel vollständig bis zum Ende mit Hilfe unserer diagnostischen Begleitung.
